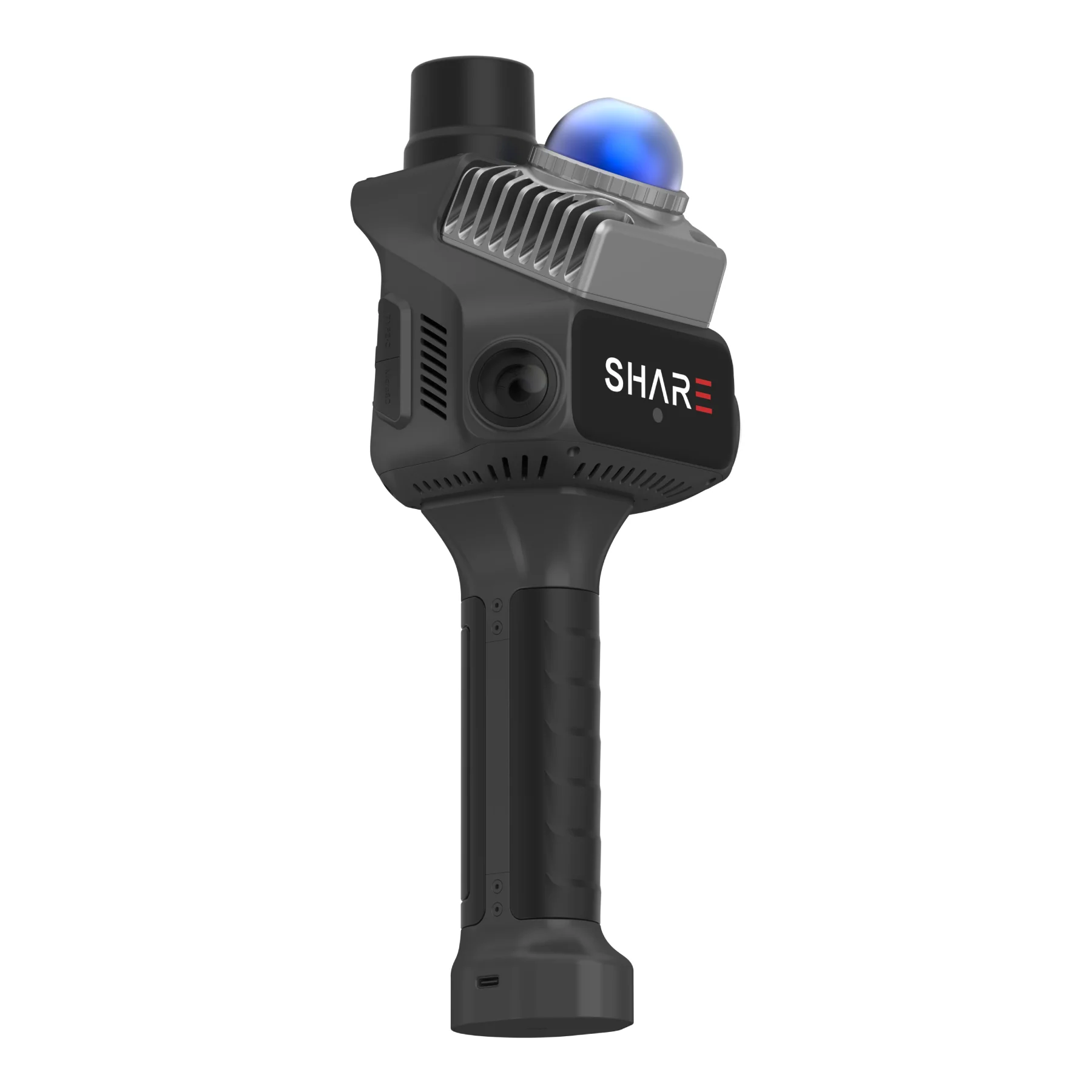

SHARE3DCAM C1 Pro (S20 RTK): Hochpräziser handgeführter LiDAR-Scanner für Vermessung und 3D-Realitätserfassung

Einführung

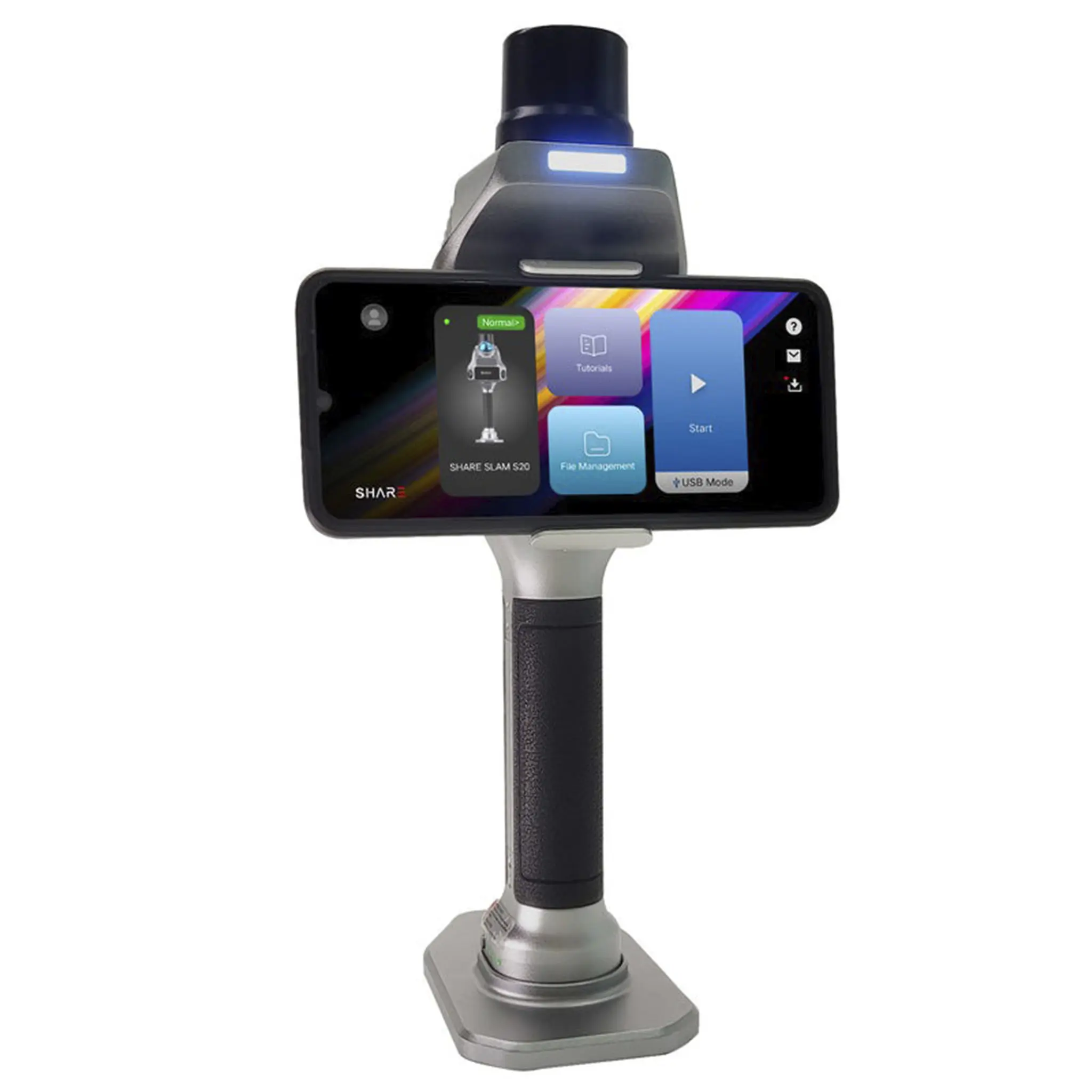

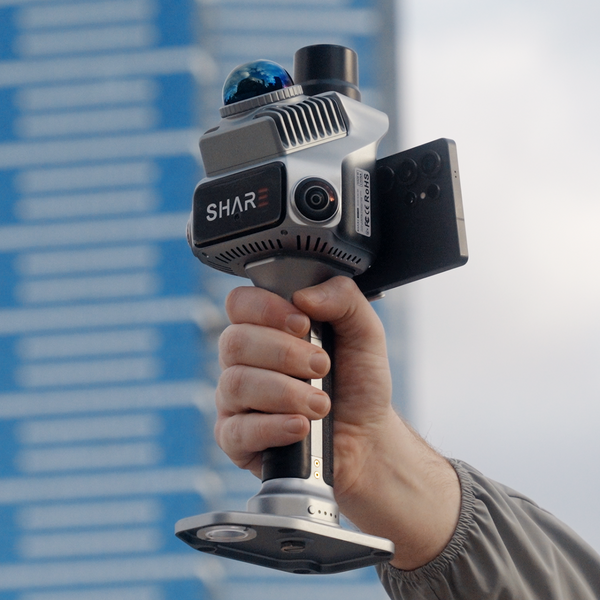

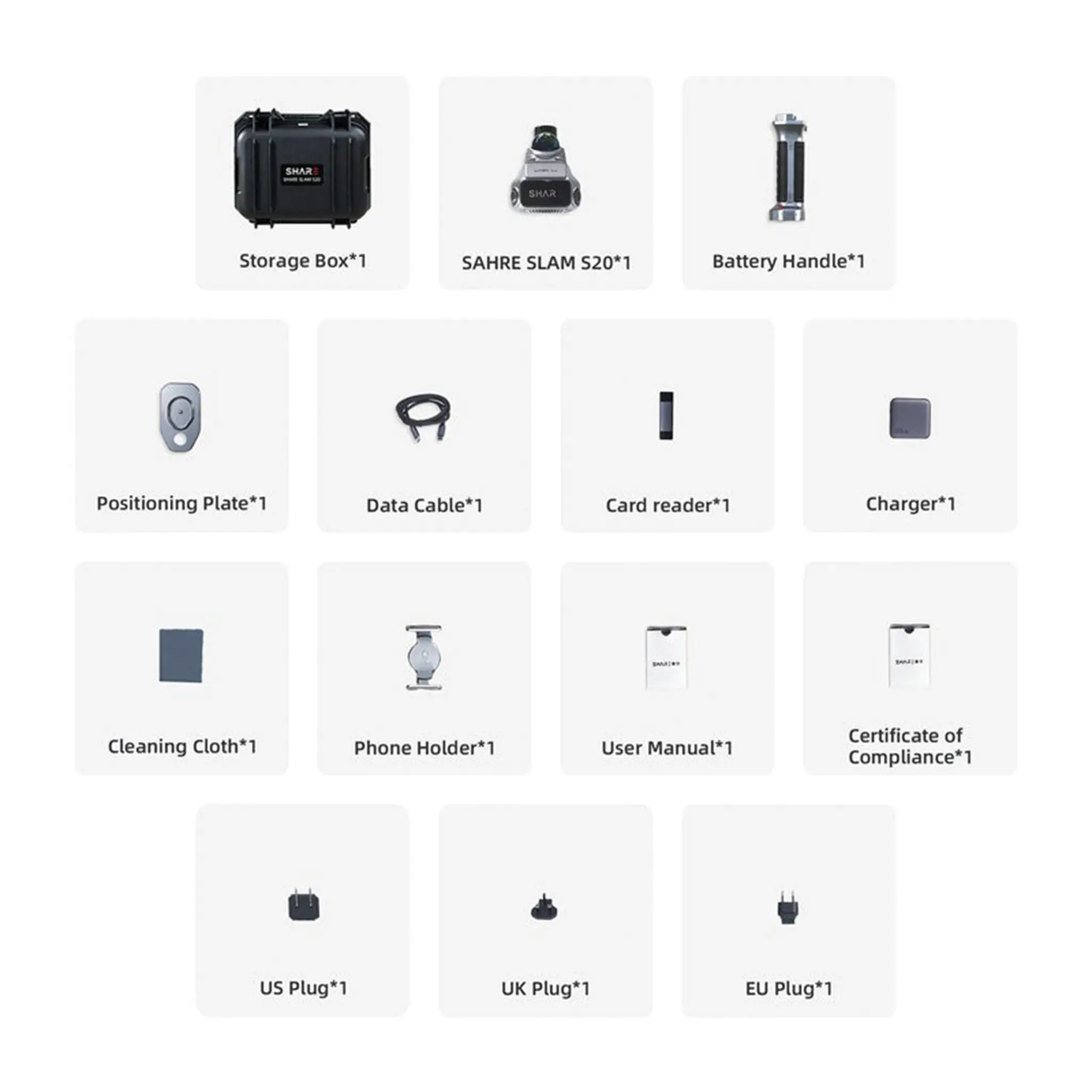

Der SHARE3DCAM C1 Pro ist ein professioneller handgeführter 3D-LiDAR-Scanner, der für Vermessung, Kartierung, Baudokumentation, digitale Zwillinge und andere Anwendungen entwickelt wurde, bei denen vor Ort präzise räumliche Daten benötigt werden. Der Scanner vereint hochwertige Trägheitsmessung, SLAM-Algorithmen in Vermessungsqualität, zwei 1-Zoll-Kameras, mechanische Verschlüsse und integrierte RTK-Positionsbestimmung in einem kompakten Handsystem. Das LiDAR-System erfasst bis zu 200.000 Punkte pro Sekunde, während das duale 16-MP-Kameras liefern detaillierte Farbinformationen für eine realistische Visualisierung der Punktwolke. Integriert RTK-Positionsbestimmung bietet eine Positionierungsgenauigkeit im Zentimeterbereich für das Scannen im Außenbereich, ohne dass ein separates externes Positionierungssystem erforderlich ist. Der C1 Pro ist zudem für das kontinuierliche Scannen in komplexen Räumen ausgelegt, darunter enge Durchgänge, Bauwerke und Übergänge vom Innen- zum Außenbereich. Mit etwa 150 Minuten Akkulaufzeit, 256 GB erweiterbarer Speicherplatz, … und einem Betriebstemperaturbereich von -20 °C bis 50 °C bietet es eine praktische mobile Plattform für die professionelle Erfassung von Geodaten.

LiDAR in Vermessungsqualität und hochpräzise räumliche Erfassung

Der C1 Pro kombiniert LiDAR-Erfassung, Trägheitsmessung und SLAM-Positionierung, um detaillierte dreidimensionale Darstellungen zu erstellen, während sich der Bediener durch die Umgebung bewegt.

• 200.000 Punkte pro Sekunde: Das LiDAR-System erfasst bei einer typischen Punktwolkenfrequenz von 10 Hz etwa 200.000 Punkte pro Sekunde. Dadurch werden detaillierte räumliche Informationen zu Wänden, Gelände, Bauwerken, Anlagen und anderen gescannten Oberflächen bereitgestellt.
• Maximale Reichweite: 70 m: Der Scanner misst bei einer Reflektivität von 10% Entfernungen von 0,1 bis 40 m und bei einer Reflektivität von 80% bis zu 70 m. So lassen sich mit demselben Handgerät sowohl Details in Innenräumen als auch größere Objekte im Außenbereich erfassen.
• Genauigkeit im Zentimeterbereich: Gemäß den SHARE3DCAM-Spezifikationen erreicht der C1 Pro eine relative Genauigkeit von besser als 1 cm und eine absolute Genauigkeit von besser als 5 cm. Die Punktwolkendichte liegt innerhalb von 1 cm, was eine präzise Visualisierung und zuverlässige Messabläufe gewährleistet.

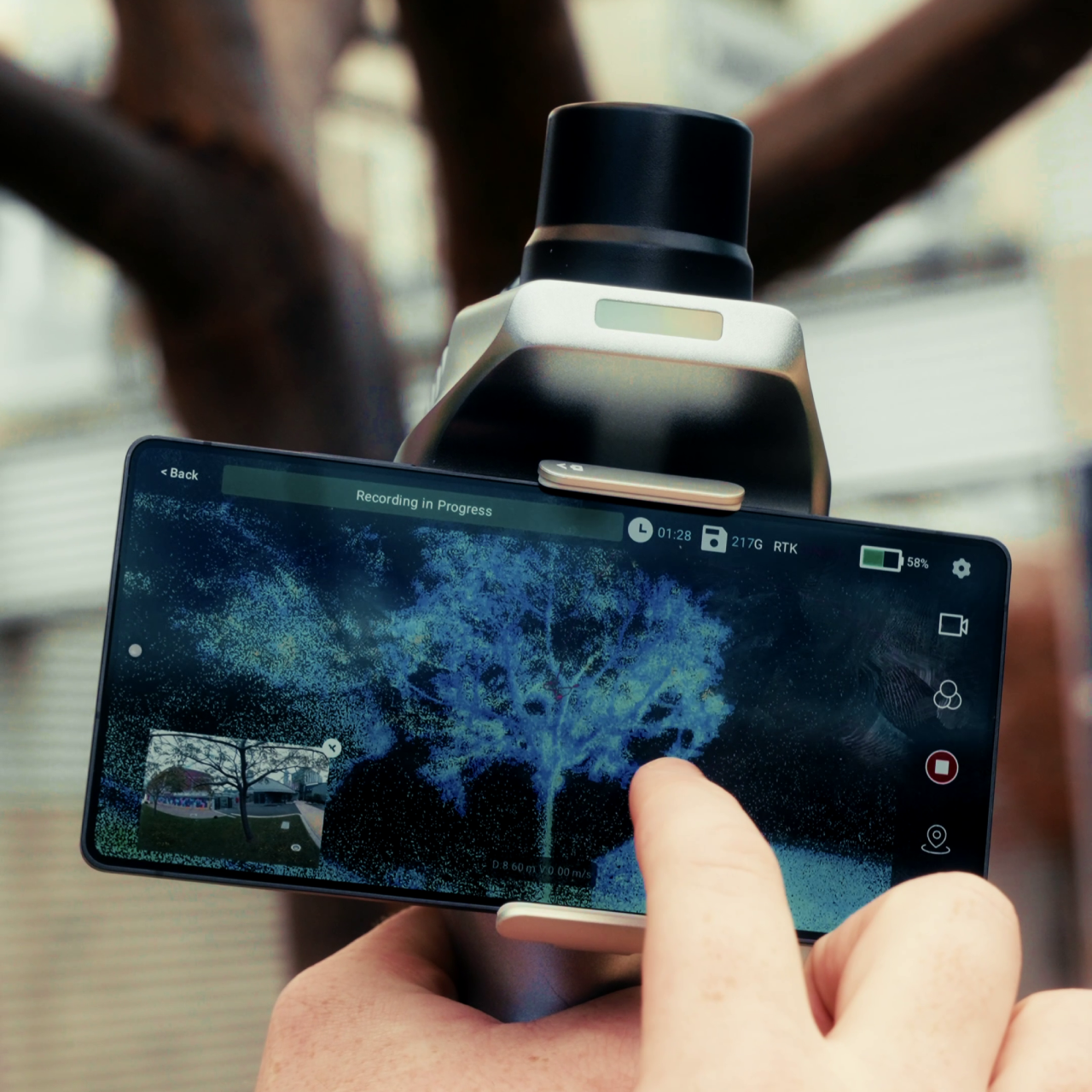

• SLAM in Vermessungsqualität: Der integrierte SLAM-Algorithmus unterstützt die kontinuierliche Kartierung in einer Vielzahl von Umgebungen und erzeugt Punktwolken in Echtzeit. Präzise Trägheitssensoren tragen dazu bei, die Stabilität der Fahrbahn auch in engen Durchgängen, komplexen Strukturen und beim Übergang von Innen- zu Außenbereichen aufrechtzuerhalten.

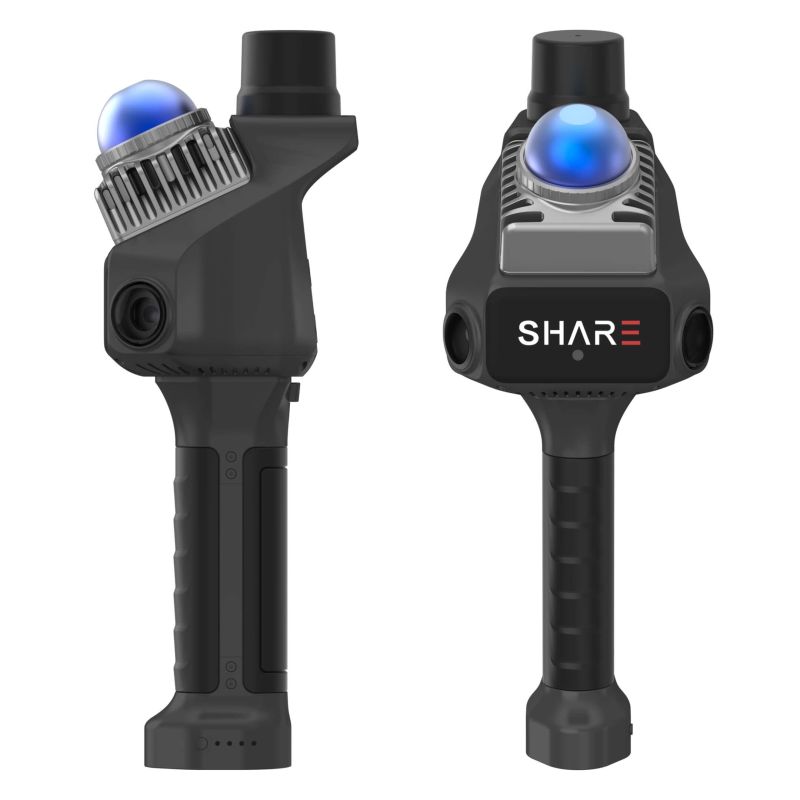

Zwei 1-Zoll-Kameras für detaillierte, kolorierte Punktwolken

Der C1 Pro kombiniert LiDAR-Messungen mit hochauflösender Bildgebung, sodass die erfassten Punktwolken nicht nur geometrische Daten, sondern auch detaillierte Farbinformationen enthalten.

• Zwei 16-MP-Kameras: Zwei 1-Zoll-CMOS-Bildsensoren liefern pro Kamera 16 MP effektive Pixel bei einer Pixelgröße von 2,4 μm. Die größeren Sensoren erfassen detailreiche Bilder, die die visuelle Qualität der kolorierten Punktwolken verbessern.
• Mechanischer Verschluss: Die Kameras verfügen über einen mechanischen und einen elektronischen Verschlussmodus, wobei der mechanische Verschluss dazu beiträgt, Rolling-Shutter-Verzerrungen bei Bewegungen zu reduzieren. Dies ist besonders nützlich, wenn der Scanner während der kontinuierlichen Datenerfassung durch einen Standort geführt wird.
• Räumliche Bildsynchronisation: Die Belichtung der Kamera kann mit den POS-Daten der Kamera synchronisiert werden, wodurch die aufgenommenen Bilder besser an die räumliche Position des Scanners angepasst werden können. Dies verbessert die Übereinstimmung zwischen den visuellen Informationen und den entsprechenden LiDAR-Daten.
• Breite Szenenabdeckung: Das Kamerasystem bietet eine umfassende visuelle Erfassung der Umgebung des Scanners und erfasst Farbinformationen an Wänden, Bauwerken, im Gelände und auf anderen Oberflächen, während das LiDAR-System deren dreidimensionale Position aufzeichnet.

Integriertes RTK und tragbare Feldplanung

Der C1 Pro wurde entwickelt, um den Bedarf an zusätzlicher Positionierungsausrüstung für das Scannen im Freien zu reduzieren, und ist dabei dennoch kompakt genug für den mobilen Einsatz vor Ort.

• Integriertes RTK: Die integrierte RTK-Positionsbestimmung unterstützt die GNSS-Positionsbestimmung mit mehreren Satellitenkonstellationen und mehreren Frequenzen. Das System unterstützt sieben Satellitenkonstellationen und 24 Frequenzbänder für eine effiziente Datenerfassung im Freien und die Ausgabe von Koordinaten.
• RTK-Genauigkeit: Die RTK-Positionsgenauigkeit beträgt 0,8 cm + 1 ppm in horizontaler Richtung sowie 1,5 cm + 1 ppm in vertikaler Richtung. Dies bietet eine direkte Positionierungsreferenz für Anwendungen, bei denen gescannte Daten mit einem geografischen Koordinatensystem verknüpft werden müssen.

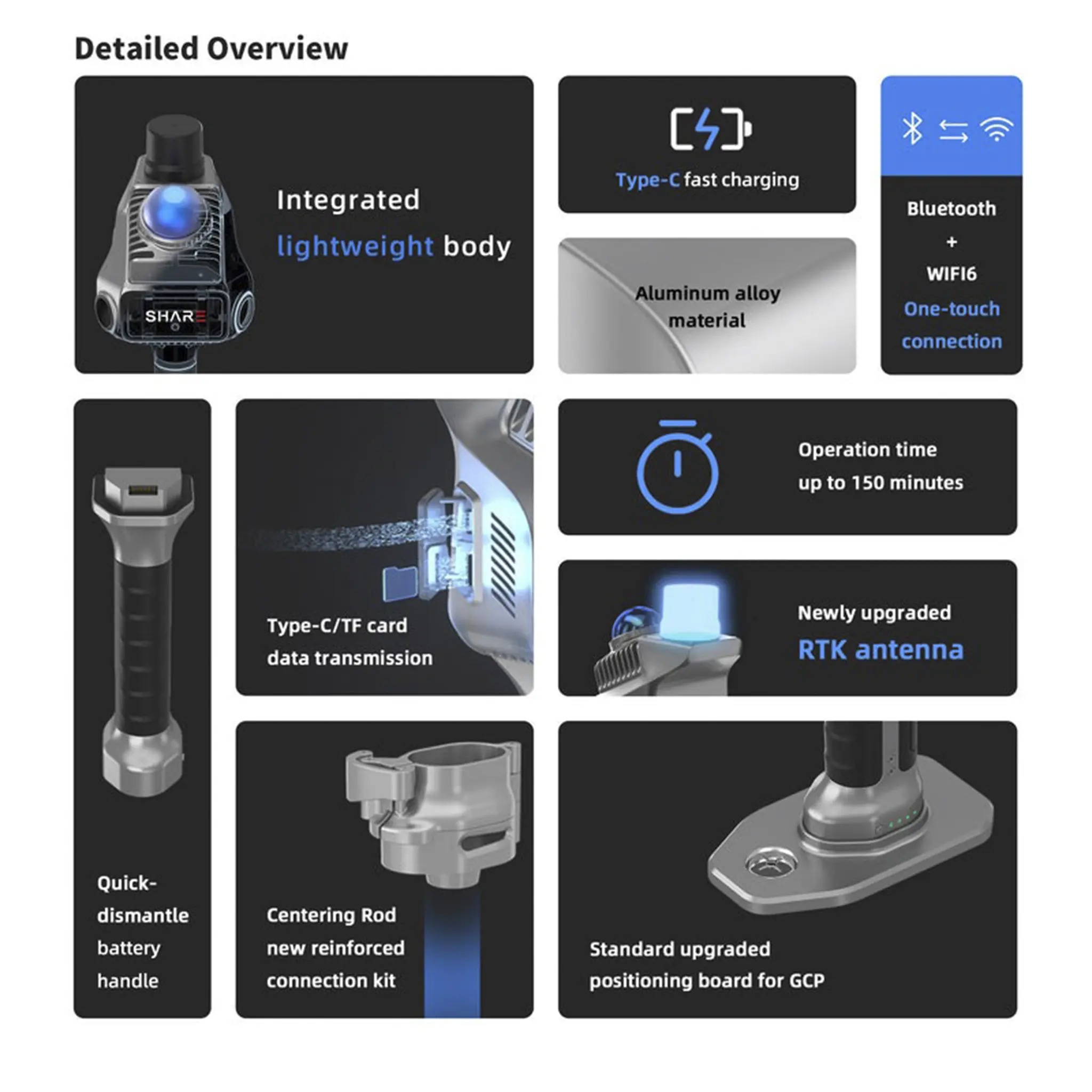

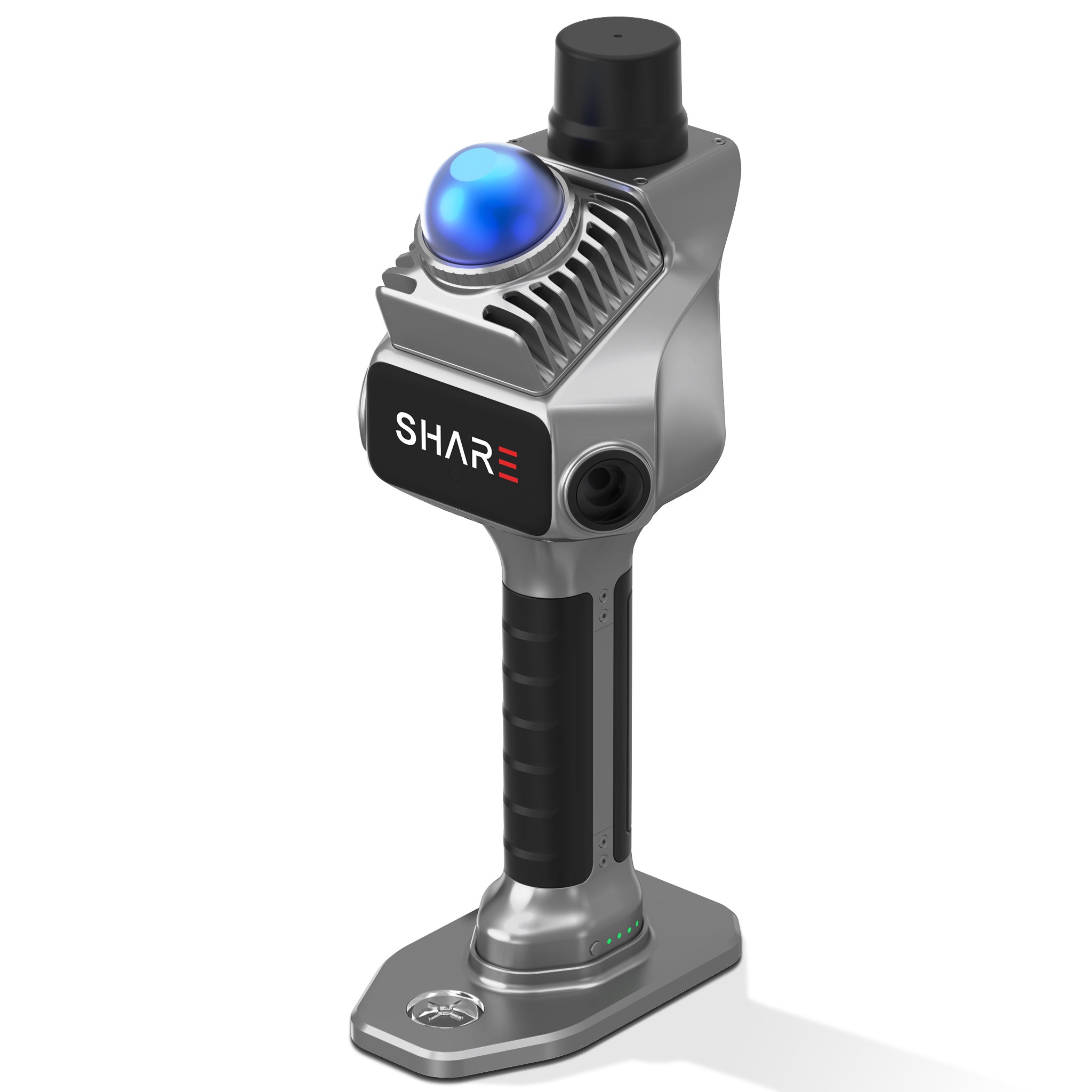

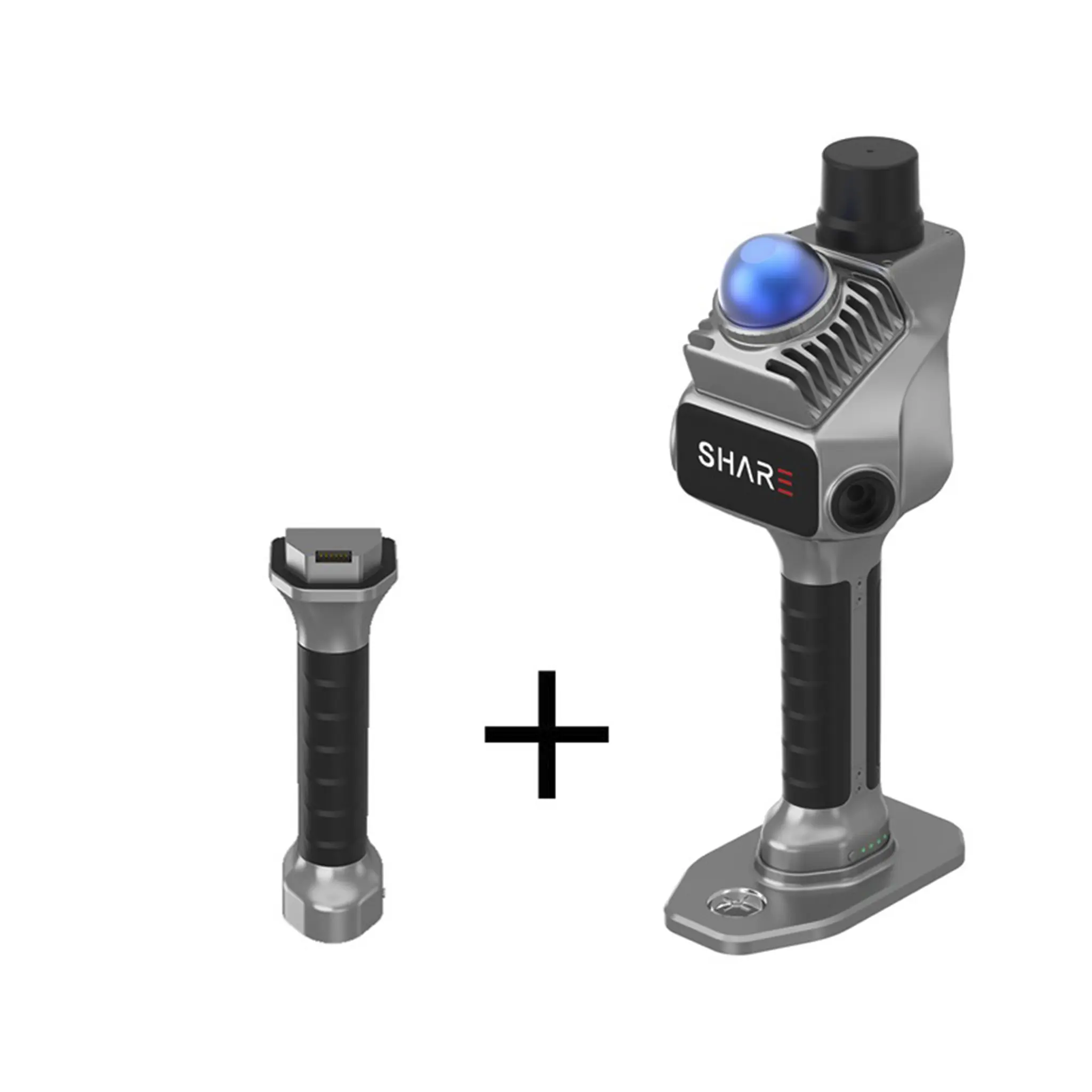

• Leichte Konstruktion: Laut den technischen Daten von SHARE3DCAM wiegt der Scanner etwa 1079 g. Mit Abmessungen von 110,5 × 140 × 313,3 mm bietet er eine kompakte Bauform für das Scannen aus der Hand auf Baustellen, in Vermessungsgebieten und in Innenräumen.

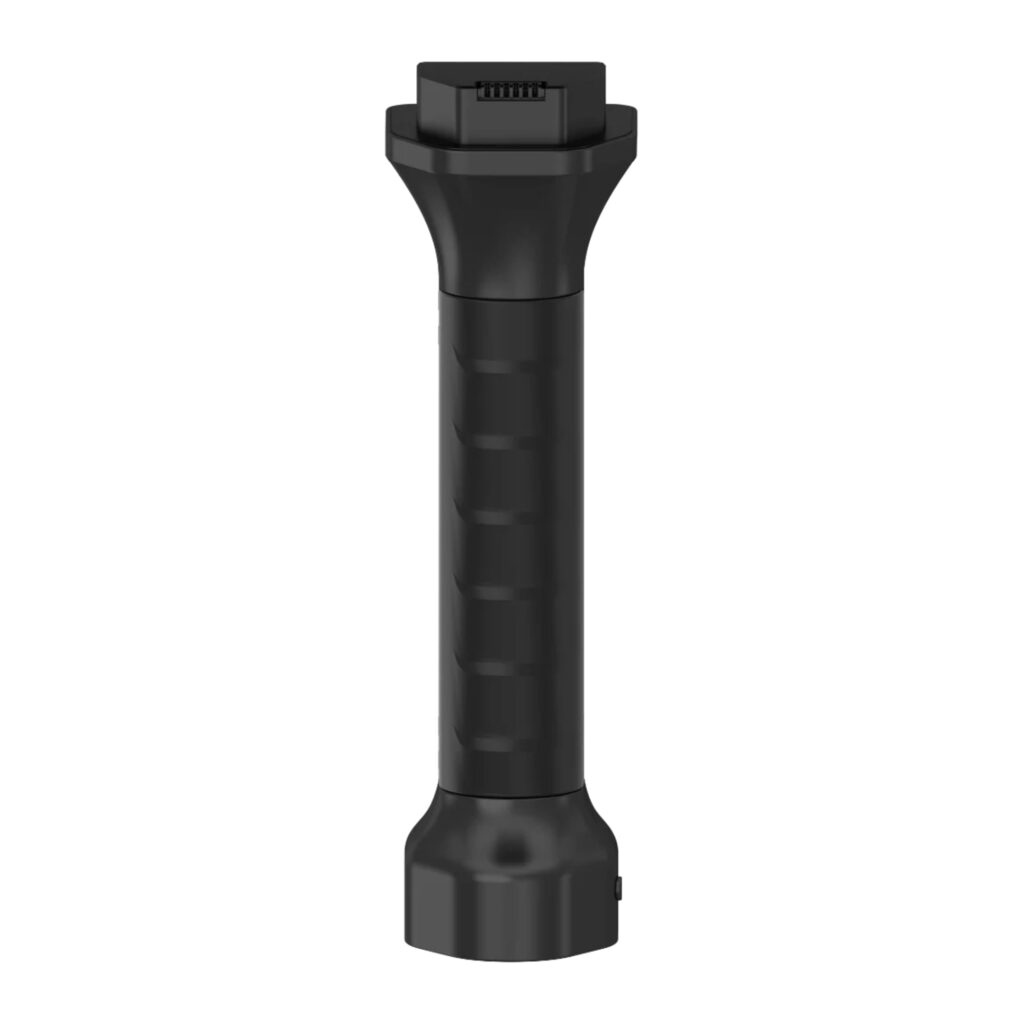

• 150 Minuten Akkulaufzeit: Der Akku mit 45,36 Wh und 3150 mAh ermöglicht eine Betriebsdauer von etwa 150 Minuten. Die USB-C-PD-Schnellladefunktion mit 30 W bietet eine praktische Ladelösung für mobile Außendienstteams.
• Einsatzbereiter Betrieb: Der C1 Pro ist für den Betrieb bei Temperaturen von -20 °C bis 50 °C und für die Lagerung bei Temperaturen von -20 °C bis 60 °C geeignet. Dank seines integrierten Designs entfällt die Notwendigkeit, vor Beginn eines Scans im Freien separate Positionierungshardware anzubringen.

Offene Arbeitsabläufe, Speicherung und professionelle Datenverarbeitung

Der C1 Pro ist so konzipiert, dass er sich nahtlos in umfassendere 3D-Daten-Workflows einfügt – von der Erfassung vor Ort über die Punktwolkenverarbeitung bis hin zu CAD- und BIM-Anwendungen.

• 256 GB Speicherplatz: Der Scanner verfügt über 256 GB internen Speicher, der erweitert werden kann. Dies bietet reichlich lokalen Speicherplatz für die Erfassung von Punktwolken und Bilddaten bei längeren Feldprojekten.
• Wi-Fi 6-Konnektivität: Wi-Fi 6 unterstützt die drahtlose Kommunikation im 2,4-GHz- und 5-GHz-Band mit einer angegebenen Reichweite von bis zu 20 m. Dies ermöglicht die drahtlose Kommunikation zwischen Geräten und die Datenübertragung, ohne vollständig auf physische Verbindungen angewiesen zu sein.

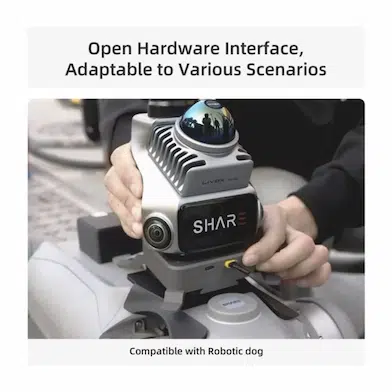

• USB-C-Schnittstelle: Die Typ-C-Schnittstelle unterstützt 30-W-PD-Schnellladen und ermöglicht eine direkte Verbindung für Datenübertragungen. Außerdem steht eine TF-Karten-Schnittstelle für erweiterbaren Speicher zur Verfügung.

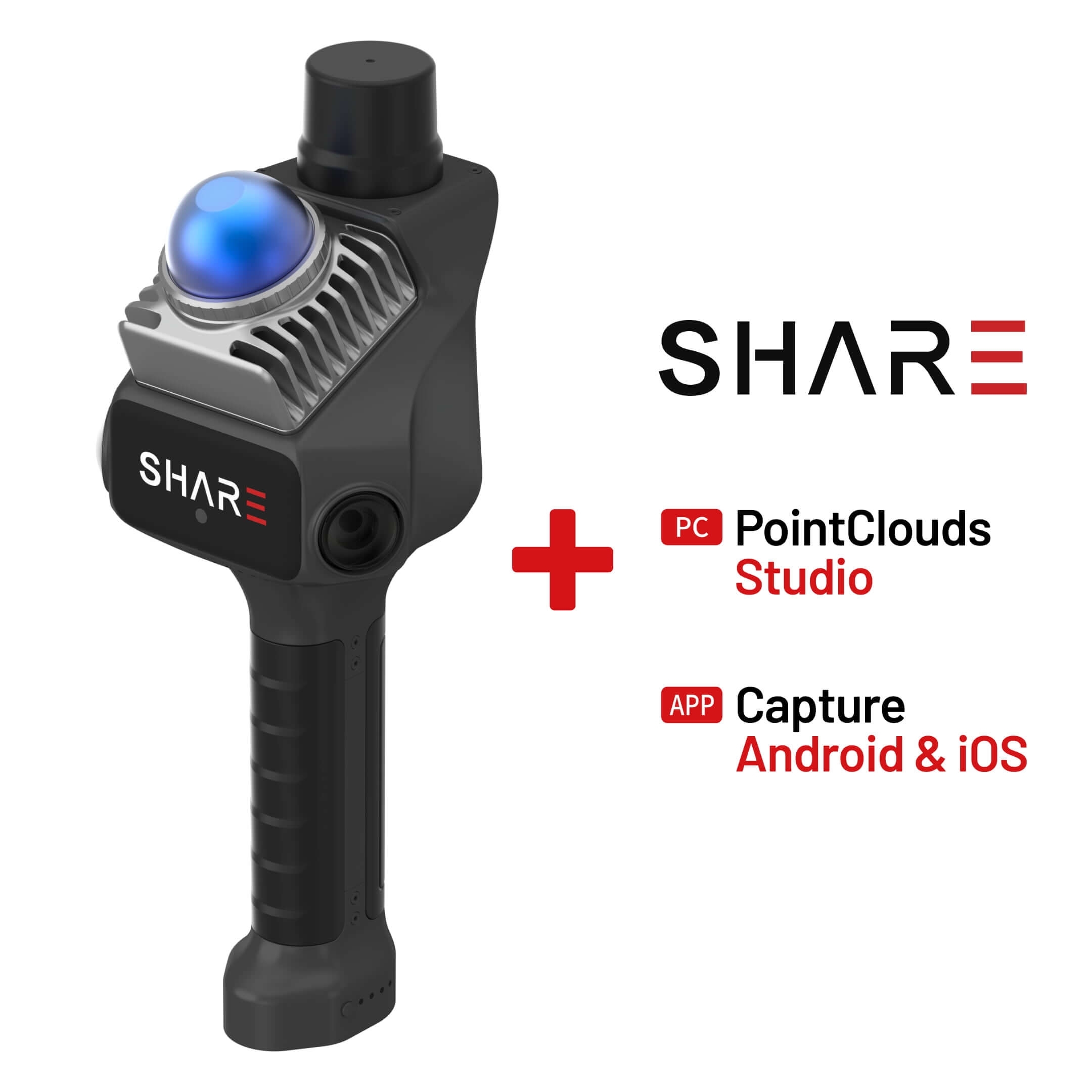

• TEILEN Aufnehmen: Die SHARE Capture-Software von SHARE3DCAM ist für das Scannen vor Ort, die Geräteanbindung und die Projekterfassung konzipiert. Sie bildet die Grundlage für den Arbeitsablauf vor Ort bei der Arbeit mit kompatibler SHARE3DCAM-Scan-Hardware.

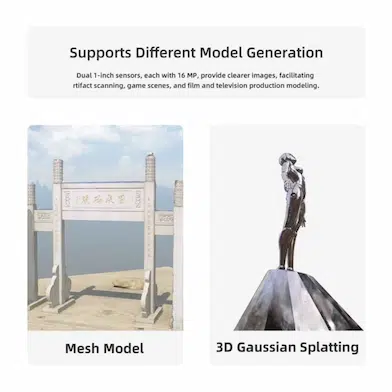

• PointClouds Studio: SHARE PointClouds Studio bietet Nachbearbeitungsfunktionen, darunter Punktwolkenverarbeitung, Erstellung von CAD-Zeichnungen, Erstellung von 3D-Gaussian-Splatting-Modellen, Messungen sowie die Vorbereitung für CAD- und BIM-Workflows. Damit wird der Anwendungsbereich des C1 Pro von der Erfassung vor Ort auf die weitere Verarbeitung räumlicher Daten ausgeweitet.

Anwendungen in der Praxis

Der C1 Pro wurde für Profis entwickelt, die präzise dreidimensionale Daten benötigen, ohne auf eine große stationäre Scan-Anlage angewiesen zu sein.

• Bauvermessung und Bestandsaufnahme: Bauteams können Gebäude, Bauwerke und Arbeitsbereiche scannen, um detaillierte räumliche Aufzeichnungen zur Dokumentation des Baufortschritts und als Bestandsunterlagen zu erstellen. Die Kombination aus LiDAR, Farbbildern und RTK-Positionierung liefert sowohl visuellen Kontext als auch messbare Geometriedaten.
• Topografische Vermessung: Vermessungsfachleute können Straßen, Hänge, Parks, enge Durchgänge und andere Geländemerkmale vor Ort mithilfe eines Handmessverfahrens erfassen. Die maximale Messreichweite von 70 m und die RTK-Positionsbestimmung im Zentimeterbereich ermöglichen eine effiziente Erfassung von räumlichen Informationen in kleineren Vermessungsgebieten.
• Bestandsmessung: Bergbau-, Rohstoff- und Bauunternehmen können die Begrenzungen und Oberflächen von Halden scannen, um Volumenberechnungen und die Bestandsdokumentation zu unterstützen. Durch eine dichte Punktabtastung mit etwa 200.000 Punkten pro Sekunde lässt sich die Form unregelmäßiger Halden und ihrer Umgebung erfassen.
• Forstvermessung: Forstteams können Baumstämme, Baumkronen, den Waldboden und das Unterholz dreidimensional erfassen. Dank der kompakten Bauweise können sich die Bediener durch Gebiete bewegen, die mit größeren Vermessungsgeräten nur schwer zu erfassen sind.
• Dokumentation des kulturellen Erbes: Vermessungsingenieure und Restaurierungsspezialisten können historische Bauwerke im Innen- und Außenbereich kontinuierlich scannen, um detaillierte digitale Aufzeichnungen zu erstellen. Die Kombination aus präziser Geometrie und kolorierten Bildern unterstützt die digitale Archivierung, die Restaurierungsplanung und die 3D-Visualisierung.

Warum die SHARE3DCAM C1 Pro unverzichtbar ist

Die SHARE3DCAM C1 Pro vereint LiDAR, visuelles SLAM, hochauflösende Bildgebung und RTK-Positionierung in einer einzigen tragbaren Vermessungsplattform. Die doppelte 1-Zoll-Kameras mit 16 MP liefern detaillierte Farbinformationen, während das LiDAR-System etwa 200.000 Punkte pro Sekunde erfasst, um eine detaillierte dreidimensionale Dokumentation zu erstellen. Integriert RTK bietet eine zentimetergenaue Positionsbestimmung für Projekte im Außenbereich und macht damit den Einsatz zusätzlicher Positionierungsgeräte überflüssig. Mit einem Gewicht von ca. 1,08 kg und einer Akkulaufzeit von 150 Minuten eignet sich das Gerät ideal für längere mobile Scans auf Baustellen, im Gelände, in Gebäuden und an historischen Stätten. Mit einer relativen Genauigkeit von besser als 1 cm und einer absoluten Genauigkeit von besser als 5 cm eignet sich der C1 Pro für die professionelle Erfassung von Geodaten, bei der sowohl Mobilität als auch messbare Ergebnisse wichtig sind. Die Kompatibilität mit dem Ökosystem von SHARE3DCAM für die Feldaufnahme und Punktwolkenverarbeitung bietet zudem einen lückenlosen Arbeitsablauf von der Datenerfassung vor Ort bis hin zu CAD, BIM und 3D-Visualisierung.
